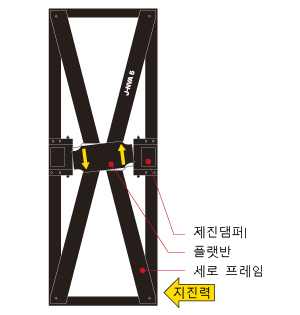

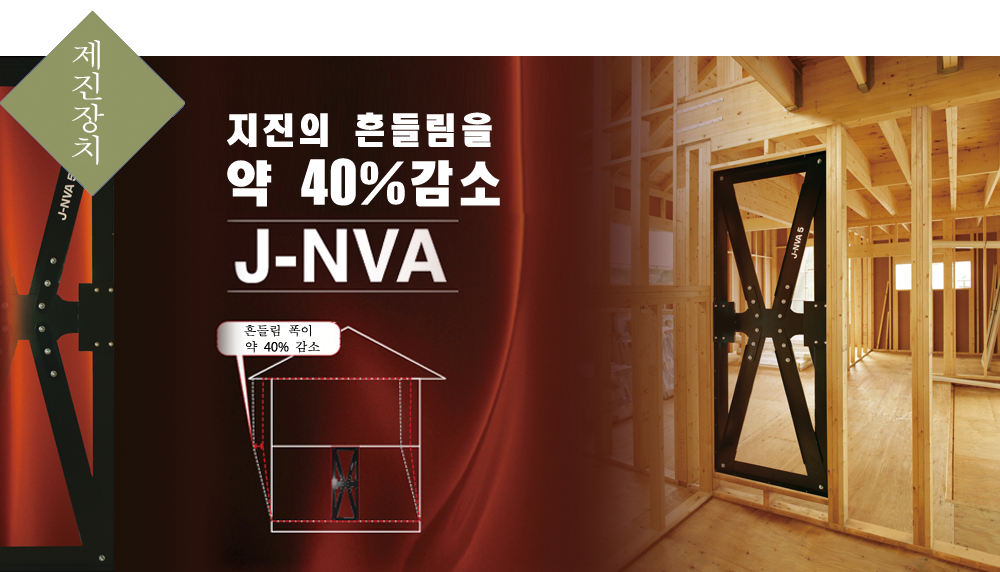

심장부의 지진 에너지 흡수장치가 지진의 흔들림에 계속해서 브레이크를 가합니다. 건물에 가해지는 지진의 에너지가 세로 프레임에서 플랫반에 전해지며, 이어서 제진 댐퍼로 전해집니다. 그 댐퍼에서 지진의 진동 에너지를 열 에너지로 변환하여 건물의 층간 변형각을 약 40% 억제합니다.
「J-NVA(제네이바)」를 탑재한 건물은 타사 보증기관이 20년동안 지진 파괴의 정도 적합에 따라 성능을 보장받을 수 있습니다. (임의보증)
내진설계만으로 이루어진 건물의 경우에는, 대지진이 발생하면 일반적으로 내력벽 등에 하등의 손상을 입습니다. 반복되는 지진에 의해 이러한 손상이 축적되면, 본래의 내진성능을 달성할 수 없습니다. J-NVA는 지진에 의한 내력벽의 손상을 방지하고, 연속되는 여진에도 주택의 내진 성능이 저하되는 것을 방지하여 건물을 지켜 줍니다.

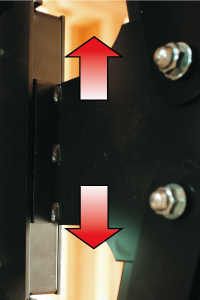

지진의 진동 에너지를 열 에너지로 변환하고, 열은 대기 중으로 발산/소멸합니다. 이러한 장치(또는 유사 장비)를 가진 건물을 제진구조 라고 합니다. X축 2개, Y축 2개의 J-NVA가 설치됩니다. (140평방미터 미만의 경우)

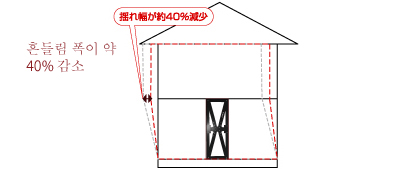

건물에 가해지는 지진의 에너지가 세로 프레임에서 플랫반에 전해지며, 이어서 제진 댐퍼로 전해집니다. 그 댐퍼에서 지진의 진동 에너지를 열 에너지로 변환하여 건물의 층간 변형각을 약 40% 억제합니다.

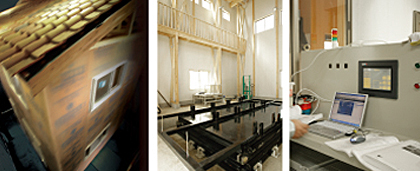

인듀어홈에서는, 실제 크기의 집을 흔드는 실험을 반복 실시하고 있습니다. 건물의 내구성, 지진시 건물에 소요되는 진동이나 충격, 그리고 내진주택, 제진주택, 면진주택 등의 구조와 부재 개발을 위한 연구와 노력을 이바라키 대학과 공동으로 실시하고 있습니다.
자사의 실물 진동실험을 통해 J-NVA 장치가 없는 경우, 최대 20mm변형. J-NVA를 장착한 경우는 최대 12.5mm 변형으로 40%가 감소. 가속도(GAL)는 최대 약 1,100GAL.(실험체는 인듀어홈 제진공법에 의한)

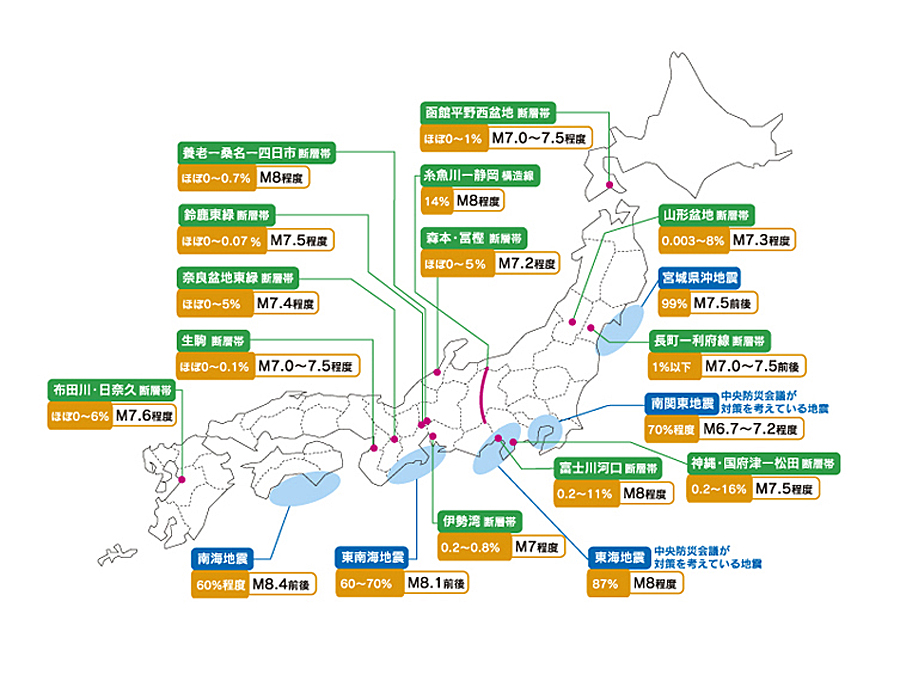

2011년 2월 동일본 지방 태평양 앞바다에서 발생한 지진은 지금도 큰 여진이 반복하여 발생하고 있습니다. 또한 활단층은 일본 전국에 걸쳐 있으며, 최근의 우리나라 또한 지진의 위험에서 자유롭지 않습니다. 지금 이 순간에도 지진 발생의 위험성을 가지고 있는 것입니다. ‘지진이 올지도 모른다’ 라는 생각은 충분하지 않습니다. 영원한 안전지대는 없는 것처럼 충분한 내진/제진 성능을 갖추고 안심하고 살 수 있는 대책이 필요합니다.

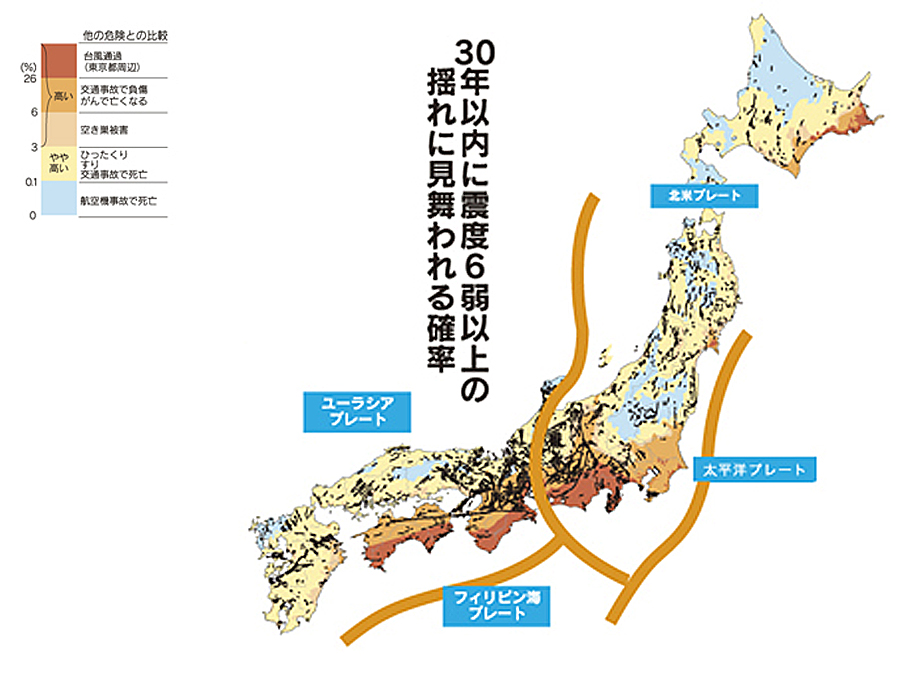

지진 조사위원회의 전국 지진동 예측지도
■ 지진 연구 추진본부 지진 조사위원회 |
비내진 구조철물 , 볼트 , 판넬 등의 내진 보강이 충분하지 않아 , 지진시 붕괴될 가능성이 매우 높다 . |
내진구조지진력에 대해, 강력하게 저항한다. 대지진에 의해서도 파괴될 우려가 적지만, 반복된 강한 여진에 의해 강도가 약해질 가능성이 높다. |
제진구조내진에서 부족한 부분인 인성을 보강하고, 그 끈질김으로 지진력을 흡수한다. 반복되는 여진에도 그 성능이 저하되지 않으며, 건물의 손상과 변형으로부터 보호한다. |
면진구조건물과 땅이 분리되어 있어, 땅이 흔들리더라도 건물의 흔들림은 크게 감소된다. 역학적으로 이상적인 구조이지만, 비용이 매우 고가이며, 연약 지반 불가 등의 규제가 있어 사용할 수 있는 범위가 한정되어 있다. |
|
